Pilotes en Argentina

¿Qué son los Pilotes y Para Qué Sirven?

Los pilotes son elementos estructurales largos y delgados, generalmente de forma cilíndrica o prismática, que se hincan, perforan o colocan en el suelo para formar parte de la cimentación de una estructura. Su función principal es transferir las cargas de una construcción desde la superficie hasta capas más profundas y resistentes del terreno, cuando el suelo superficial no posee la capacidad portante suficiente para soportar el peso de la edificación.

En términos técnicos, los pilotes funcionan mediante dos mecanismos principales:

• Por punta o apoyo directo: El extremo inferior del pilote descansa sobre una capa de suelo firme o roca, transmitiendo la carga directamente a este estrato resistente.
• Por fricción lateral: La carga se transmite al suelo circundante a lo largo de toda la superficie del pilote mediante la fricción entre el pilote y el terreno.
• Mixto: Combinación de ambos mecanismos, que es el caso más común en la práctica constructiva argentina.

Los pilotes se consideran cimentaciones profundas, a diferencia de las zapatas o losas de cimentación que son superficiales. Esta característica los hace indispensables en numerosos proyectos de construcción en Argentina, especialmente en zonas urbanas densamente pobladas como Buenos Aires, Córdoba, Rosario y Mendoza.

¿Cuándo se Utilizan Pilotes en Argentina?

La decisión de utilizar pilotes en una construcción no es arbitraria, sino que responde a condiciones específicas del terreno y características del proyecto. En Argentina, los pilotes son necesarios en las siguientes situaciones:

1. Suelos Blandos o Inestables

Cuando las capas superficiales del terreno están compuestas por suelos arcillosos, arenosos, limosos o rellenos que no tienen la capacidad de soportar las cargas de la estructura. Esta situación es común en:

• La región pampeana, donde predominan suelos arcillosos y limosos.
• Zonas cercanas a ríos, lagunas y costas (Río de la Plata, Paraná, costas atlánticas).
• Áreas con napas freáticas elevadas que saturan el suelo.
• Terrenos con rellenos artificiales o basurales antiguos en zonas urbanas.

2. Estructuras Pesadas o de Gran Altura

Los pilotes son esenciales para soportar cargas concentradas muy elevadas generadas por:

• Edificios de gran altura (torres residenciales y comerciales en Buenos Aires, Córdoba, Rosario).
• Puentes y viaductos en rutas y accesos urbanos.
• Torres de telecomunicaciones y líneas de alta tensión.
• Plantas industriales con maquinaria pesada.
• Silos y tanques de almacenamiento.

3. Zonas Sísmicas

En las provincias del oeste argentino con actividad sísmica (San Juan, Mendoza, La Rioja, San Luis), los pilotes proporcionan una cimentación profunda que mejora la respuesta estructural ante movimientos telúricos.

4. Proximidad a Cuerpos de Agua

En construcciones ubicadas cerca de ríos, lagos, costas o con presencia de agua subterránea, donde el suelo puede estar saturado, con baja capacidad portante o susceptible a erosión.

5. Necesidad de Resistir Fuerzas de Tracción

En estructuras sometidas a fuerzas de levantamiento (uplift) como torres de transmisión eléctrica o estructuras con sótanos profundos.

6. Restricciones de Espacio

En zonas urbanas donde no hay espacio suficiente para ejecutar cimentaciones superficiales de gran tamaño, los pilotes permiten optimizar el uso del terreno con una huella reducida.

Tipos de Pilotes Utilizados en Argentina

En la construcción argentina se emplean diversos tipos de pilotes, cada uno con características específicas que los hacen adecuados para diferentes condiciones de suelo y requerimientos estructurales.

Clasificación según el Material

1. Pilotes de Hormigón Armado

Son los más utilizados en Argentina por su versatilidad, durabilidad y buena relación costo-beneficio.

Pilotes Prefabricados de Hormigón

• Se fabrican en planta con hormigón de alta resistencia.
• Secciones cuadradas típicas definidas según la capacidad de carga.
• Se hincan con martillos o martinetes específicos.

Pilotes Hormigonados In Situ

• Se ejecutan perforando el terreno y hormigonando luego con armadura.
• Permiten grandes diámetros y profundidades importantes.

2. Pilotes de Acero

Se utilizan en obras de infraestructura y suelos complejos por su alta capacidad y facilidad de hincado.

3. Pilotes de Madera

Su uso es más limitado y requieren tratamiento preservante adecuado.

4. Pilotes Helicoidales

Son pilotes metálicos con hélices que se atornillan al terreno, muy prácticos en obras livianas y con tiempos de obra acotados.

Clasificación según Método de Instalación

Pilotes Hincados

Se introducen al terreno por golpes o vibración, desplazando el suelo lateralmente.

Pilotes Perforados

Se perfora el terreno, se coloca la armadura y se hormigona, con control permanente de parámetros de ejecución.

Clasificación según Transmisión de Carga

Pilotes de Punta

Transmiten la carga a un estrato resistente por apoyo directo.

Pilotes de Fricción

Trabajan por fricción a lo largo del fuste del pilote.

Pilotes Mixtos

Combinan apoyo por punta y fricción, situación frecuente en obras reales.

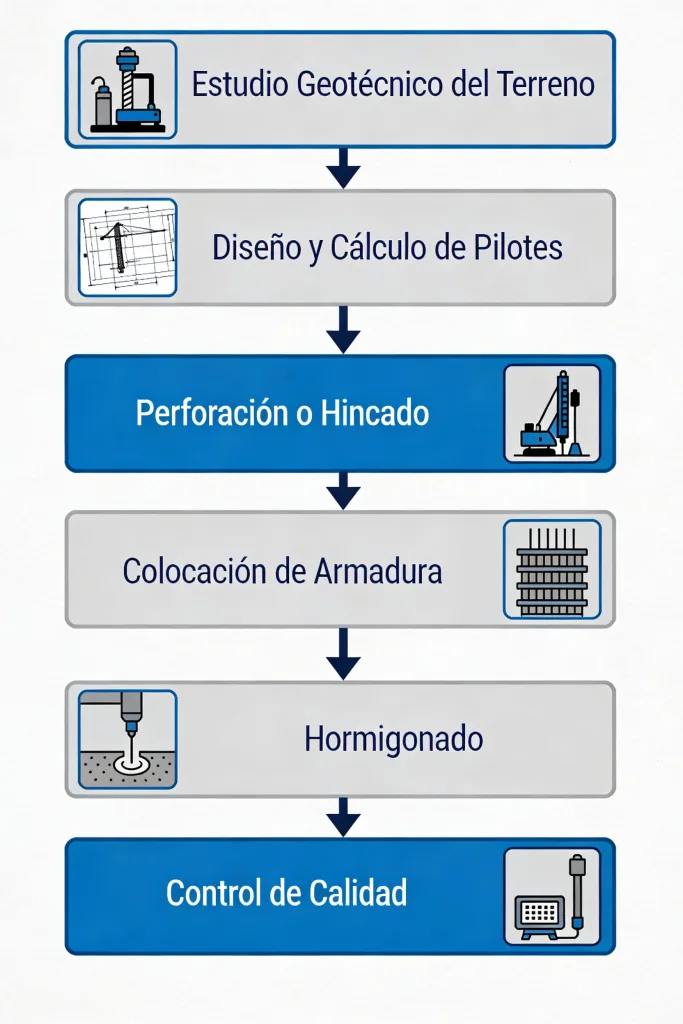

Proceso de Instalación de Pilotes en Argentina

La construcción de pilotes es un proceso técnico especializado que requiere equipos sofisticados, personal capacitado y estricto control de calidad. A continuación se describen las etapas principales:

Etapa 1: Estudio Geotécnico del Terreno

Antes de cualquier trabajo de pilotaje, es obligatorio realizar un estudio de suelos que incluya:

• Cateos o perforaciones SPT: Determinan la estratigrafía y resistencia del suelo.
• Ensayos de laboratorio: Granulometría, límites de Atterberg, compresión simple.
• Determinación de la napa freática: Nivel y oscilaciones del agua subterránea.
• Capacidad portante: Cálculo de tensión admisible de cada estrato.

Este estudio es la base para el diseño estructural y la elección del tipo de pilote más adecuado.

Etapa 2: Diseño y Cálculo Estructural

Un ingeniero estructural debe calcular y diseñar los pilotes considerando:

• Cargas de la estructura: Permanentes (peso propio) y variables (sobrecarga, viento, sismo).
• Capacidad de carga del pilote: Por punta, por fricción, con factores de seguridad.
• Número y ubicación de pilotes: Distribución espacial y separación mínima.
• Longitud y diámetro: Hasta alcanzar el estrato resistente con margen de seguridad.
• Armadura: Cálculo de barras longitudinales y estribos según solicitaciones.
• Cabezales: Diseño de la conexión entre pilotes y estructura superior.

Etapa 3: Replanteo y Preparación del Sitio

• Marcación precisa de la ubicación de cada pilote según planos.
• Nivelación y limpieza del terreno.
• Construcción de plataforma de trabajo para maquinaria.
• Verificación de servicios subterráneos (agua, gas, electricidad).

Etapa 4: Perforación o Hincado

Para Pilotes Perforados (In Situ):

• Hélice continua (CFA): Perforación y hormigonado simultáneos.
• Bucket (balde): Para grandes diámetros, con o sin lodo bentonítico.
• Rotopercusión: Para atravesar capas duras o roca.
• Profundidad típica: 8 a 25 metros.

Para Pilotes Hincados:

• Martillo hidráulico o diesel de peso adecuado.
• Grúa para manipular pilotes prefabricados.
• Control de número de golpes por metro (rechazo).

Etapa 5: Colocación de Armadura

Para pilotes hormigonados in situ:

• Fabricación de jaulas de armadura con barras longitudinales y estribos helicoidales.
• Control de recubrimiento mínimo según normativa.
• Izado y colocación con grúa dentro de la perforación.
• Uso de separadores para centrar la armadura.

Etapa 6: Hormigonado

• Se utiliza hormigón de alta resistencia (H-30 o H-35) con trabajabilidad adecuada.
• Métodos: por gravedad, con tubería tremie (bajo agua) o mediante bomba.
• El hormigonado se ejecuta de forma continua para evitar juntas frías o segregaciones.
• Control de volumen hormigonado (debe superar el teórico en un margen adecuado).

Etapa 7: Control de Calidad y Ensayos

Fundamental para garantizar la integridad estructural:

• Durante la ejecución: Registro de parámetros de perforación, muestreo de hormigón.
• Ensayos no destructivos: PIT (Pile Integrity Test) para detectar discontinuidades.
• Ensayos de carga: Estática (aplicación gradual hasta 1.5-2.0 veces la carga de diseño) o dinámica.

Etapa 8: Descabezado y Cabezales

• Demolición del extremo superior del pilote hasta cota de proyecto.
• Excavación para cabezales (pedestales).
• Construcción de cabezales de hormigón armado que vinculan pilotes con estructura superior.
• Vigas de arriostramiento entre cabezales si es necesario.

Ventajas y Desventajas

Ventajas

• Mayor seguridad estructural en suelos blandos o heterogéneos.
• Control de asentamientos y mejor desempeño frente a cargas importantes.
• Adaptación a distintas profundidades según la geotecnia del sitio.
• Durabilidad: Vida útil elevada con mantenimiento mínimo.
• Resistencia sísmica: Mejoran el comportamiento ante sismos.

Desventajas

• Requieren inversión inicial mayor que una fundación superficial simple.
• Necesitan maquinaria y personal especializado para su correcta ejecución.
• Se trata de obra oculta, por lo que el registro y el ensayo son fundamentales.
• Control de calidad estricto: Especialmente en pilotes in situ.

Normativas y Regulaciones en Argentina

Normativas Nacionales

• Normas IRAM: Hormigón (1524, 1536, 1546), cemento (1669), madera preservada (9600).
• Reglamento CIRSOC: CIRSOC 201 (hormigón armado), CIRSOC 301 (estructuras de acero), CIRSOC 103 (sismorresistente).
• Reglamento de Estudios Geotécnicos: Requisitos mínimos para estudios de suelo.

Códigos Municipales

• Código de Edificación de la Ciudad de Buenos Aires.
• Códigos de Edificación provinciales y municipales.
• Requisitos sobre estudios obligatorios, separaciones mínimas y documentación técnica.

Aplicaciones de Pilotes en Argentina

Edificación Privada

• Torres residenciales en Puerto Madero, Palermo, Córdoba, Rosario.
• Edificios comerciales y de oficinas en centros urbanos.
• Shopping centers y complejos turísticos.
• Viviendas unifamiliares en terrenos con suelos problemáticos.

Infraestructura

• Puentes y viaductos (Puente Rosario-Victoria, Paseo del Bajo).
• Pasos a nivel y separaciones ferroviarias.
• Autopistas urbanas elevadas.

Obras Portuarias y Costeras

• Muelles de carga en puertos comerciales.
• Terminales marítimas y embarcaderos.

Energía y Comunicaciones

• Torres de alta tensión y líneas de transmisión eléctrica.
• Parques eólicos (cimentación de aerogeneradores).
• Torres de telecomunicaciones y antenas.

Industria

• Plantas industriales con maquinaria pesada.
• Silos y tanques de almacenamiento.
• Galpones logísticos y centros de distribución.

Preguntas Frecuentes sobre Pilotes en Argentina

Conclusión y Próximos Pasos

Los pilotes en Argentina son la base invisible que hace posible construir en suelos desafiantes, sostener estructuras de gran porte y cumplir con las exigencias actuales de seguridad.

Contar con un estudio de suelos serio, un diseño estructural profesional y una empresa de pilotaje experimentada es la mejor inversión para evitar problemas futuros de asentamientos, fisuras o fallas de cimentación.
