Equipo Geoelectrico WDDS-2 para Sondeos Eléctricos Verticales (VES) con Arreglo Wenner
El WDDS-2 es un medidor de resistividad de corriente continua (DC) diseñado para prospección geoeléctrica, especialmente enfocado en sondeos eléctricos verticales (SEV) para detección de agua subterránea. Este equipo forma parte de una serie de instrumentos geofísicos de nueva generación desarrollados en China (Chongqing Gold M&E, entre otros fabricantes) que integran tecnología de microcontrolador de 32 bits y conversores A/D de 24 bits. El WDDS-2 no solo permite realizar mediciones de resistividad aparente mediante arreglos de cuatro electrodos (como Wenner o Schlumberger), sino que también incorpora funciones de autopotencial (SP) para medir potenciales espontáneos naturales, y de resistencia de tierra para comprobar la calidad de las tomas de tierra. Es por tanto un equipo versátil utilizado en hidrología, geología de ingeniería y exploración minera, capaz de localizar agua subterránea, inspeccionar cimientos de presas o detectar fallas incipientes en diques, e incluso en exploración geotérmica.
Variantes del Equipo WDDS-2
La serie WDDS-2 cuenta con varias versiones o modelos que presentan diferencias en potencia y diseño interno, aunque comparten el mismo principio de operación básico (inyectar corriente DC entre dos electrodos y medir la diferencia de potencial en otros dos). A continuación se describen las variantes principales:
- WDDS-2 (modelo base): Es el modelo original solo con funcionalidad de sondeo 1D (no incluye polarización inducida). Opera con una batería interna de litio de ~7,4 V y 4 Ah, suficiente para mediciones superficiales, pero para trabajos de mayor alcance se prevé la conexión de una batería externa de 12 V. El WDDS-2 ofrece hasta ±1000 V de voltaje de salida y ±3,5 A de corriente, entregando una potencia máxima de unos 3500 W. Dispone de un panel frontal con pantalla LCD monocromática (160×160 pixeles) y teclado integrado para configurar los parámetros de medición. Fue el sucesor mejorado del modelo WDDS-1 (hoy discontinuado).
- WDDS-2B: Es una variante que añade un módulo interno de alta tensión para incrementar la potencia de inyección. En esencia, el WDDS-2B incorpora una batería interna de 48 V (además de la batería principal de 7,4 V) junto con un inversor DC-DC de alta tensión. Esto permite generar voltajes de salida seleccionables de 50 V, 100 V, 150 V o 200 V de corriente continua de forma autónoma. Gracias a este booster interno, el WDDS-2B puede excitar el subsuelo sin necesidad inmediata de fuentes externas en sondeos medianos, si bien la corriente máxima con la fuente interna se limita a ~0,3 A (es decir, ~60 W a 200 V). El panel del WDDS-2B incluye controles adicionales: un interruptor de encendido para la fuente de 48 V, un indicador digital del voltaje de transmisión seleccionado, opciones para escoger el nivel (50–200 V) y LEDs de protección por sobrecarga o sobrecalentamiento. Mantiene las capacidades del WDDS-2 base, pero con peso ligeramente mayor (≈5,5 kg frente a 4,2 kg del modelo base, debido a la batería extra).

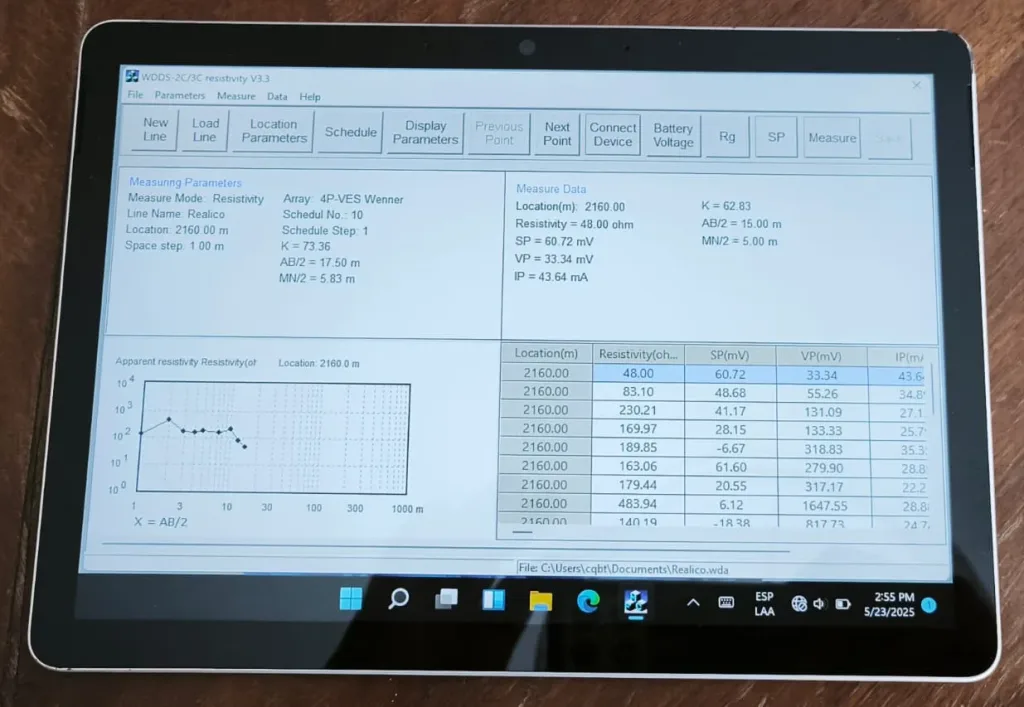

- WDDS-2C: Corresponde a la evolución moderna del WDDS-2. Este modelo reemplazó al original (el WDDS-2 estándar dejó de producirse en favor del 2C). El WDDS-2C conserva la filosofía portátil (peso en el rango de ~4–5 kg) y la batería principal de 7,4 V, pero mejora las especificaciones técnicas: entrega hasta ±1200 V y ±5 A en la inyección, logrando una potencia máxima ~6000 W para sondeos más profundos. Además, amplía el rango de medición de voltaje en el canal receptor hasta ±50 V (el doble que la versión previa) con alta precisión (error ≤0,2% y resolución de 0,01 µV). Una novedad importante es la forma de operar el WDDS-2C: está pensado para ser controlado mediante una tableta externa vía Bluetooth o USB, proporcionando una interfaz gráfica más cómoda en campo. De hecho, típicamente se suministra con una tablet Windows 10 (64 bits, ≥2 GB RAM, ≥32 GB almacenamiento) desde la cual se configuran los parámetros y se visualizan curvas en tiempo real. No obstante, el equipo aún incluye su pantalla/teclado integrados para compatibilidad. En esencia, el 2C ofrece mayor potencia y mejor electrónica de adquisición que sus predecesores, facilitando estudios hasta profundidades mayores.
- WDDS-3C: Es la variante tope de la serie, combinando las mejoras del 2C con el concepto de fuente interna de alta tensión. El WDDS-3C cuenta con la batería principal de 7,4 V y un sistema interno de 48 V similar al 2B, lo que le permite transmitir hasta 200 V DC internamente para inyectar corriente sin ayuda exterior. En otras palabras, el 3C es análogo al WDDS-2C pero con booster integrado (tal como el 2B lo fue para el 2). Las diferencias clave frente al 2C son: presencia de la batería HV de 48 V y circuitos asociados, un peso algo mayor (en torno a 5–6 kg, previsiblemente) y capacidad de auto-corte por protección cuando la batería HV interna cae por debajo de ~43 V. El WDDS-3C mantiene las especificaciones de transmisión máximas (±1200 V, 5 A, 6000 W) cuando se usa con apoyo de batería externa, pero gracias a su fuente interna puede entregar escalones de 50–200 V de forma instantánea en trabajos de campo medianos. Esta versión también se opera mediante la tableta/controlador externo y está orientada a quienes requieren portabilidad con potencia intermedia sin depender siempre de baterías de vehículo.
En la siguiente tabla se resumen comparativamente algunas especificaciones de las variantes WDDS-2:
| Modelo | Batería HV Interna | Voltaje máx. salida | Corriente máx. | Potencia máx. | Peso aprox. |
|---|---|---|---|---|---|
| WDDS-2 | No (solo 7,4 V principal) | ±1000 V (2000 V p-p) | ±3,5 A (7 A p-p) | 3500 W | ≤4,2 kg |
| WDDS-2B | Sí (Li 48 V, 0,3 A máx) | ±1000 V ext / 200 V int | ±3,5 A ext / 0,3 A int | 3500 W ext / ~60 W int | ≤5,5 kg |
| WDDS-2C | No (7,4 V principal) | ±1200 V (2400 V p-p) | ±5 A (10 A p-p) | 6000 W | ~4–5 kg (similar a WDDS-2) |
| WDDS-3C | Sí (Li 48 V, 0,3 A máx) | ±1200 V ext / 200 V int | ±5 A ext / ~0,3 A int | 6000 W ext / ~60 W int | ~5–6 kg (similar a WDDS-2B) |
Tabla 1. Características comparativas de la serie WDDS-2 (según datos de fabricante). Las especificaciones “ext” e “int” se refieren al uso de batería externa o de la fuente interna respectivamente. En todos los casos se utilizan señales de corriente pulsada bipolar 1:1 (DC alternante) para las mediciones
Funcionamiento del Método Wenner (SEV)
El método de resistividad eléctrica empleado por el WDDS-2 se basa en inyectar corriente eléctrica en el terreno a través de dos electrodos exteriores y medir la diferencia de potencial resultante entre dos electrodos interiores. En un arreglo Wenner, los cuatro electrodos (A, M, N, B) se disponen equiespaciados en línea recta, formando una configuración simétrica. La distancia entre electrodos adyacentes suele denominarse a; en Wenner A–M = M–N = N–B = a. Para realizar un Sondeo Eléctrico Vertical (SEV) con Wenner, se mantiene el centro de la cuadrícula fijo mientras se incrementa progresivamente el espaciado a (moviendo simultáneamente todos los electrodos hacia afuera) con el fin de explorar estratos más profundos. A medida que aumenta la separación de los electrodos de corriente (A–B), el volumen de subsuelo investigado es mayor, por lo que se obtienen valores de resistividad aparente a diferentes profundidades.
En campo, el operador del WDDS-2 configura el tipo de arreglo (ej. Wenner 4P-VES) e ingresa el valor de a o utiliza una tabla predefinida de posiciones. El equipo calcula automáticamente la resistividad aparente (ρ) a partir de la ley de Ohm generalizada: ρ = K · (ΔV/I), donde ΔV es la diferencia de potencial medida entre M y N, I la corriente inyectada entre A y B, y K es el factor geométrico específico del arreglo (en Wenner, K = 2·π·a). El WDDS-2 puede almacenar hasta 100 configuraciones de espaciamiento (constantes K) en una tabla interna, agilizando la introducción de datos repetitivos y minimizando errores.
Cabe destacar que el equipo también soporta otros arreglos comunes: por ejemplo Schlumberger (4P-VES), dipolo-dipolo, polo-dipolo, gradiente, etc., e incluso configuraciones de tres electrodos (3P) para circunstancias especiales. Sin embargo, el Wenner se aprecia por su sencillez y buena sensibilidad a variaciones verticales del terreno, por lo que es frecuente en estudios hidrogeológicos. Durante el sondeo, el WDDS-2 inyecta corriente continua pulsante (conmutando polaridad en cada ciclo para cancelar efectos polares y deriva) y realiza lecturas estabilizadas de ΔV una vez que el campo eléctrico se establece. Entre mediciones, puede realizarse una lectura de SP (autopotencial) con I=0, lo que el instrumento compensa automáticamente hasta ±10 V para restar ese potencial natural de las medidas de resistividad. De esta forma, se obtiene un perfil ρ vs. profundidad (espaciado) que luego se interpreta con ayuda de modelos de capas para localizar zonas potencialmente acuíferas.
Circuitos y Funcionamiento Interno
Arquitectura general: El WDDS-2 es básicamente un equipo integrado de transmisor + receptor controlados por un microprocesador. Está montado en una carcasa portátil hermética (tipo maleta robusta), resistente a la humedad y al polvo para soportar trabajo de campo rudo. En la figura siguiente se observa el aspecto del medidor, con la tapa abierta y los controles a la vista:

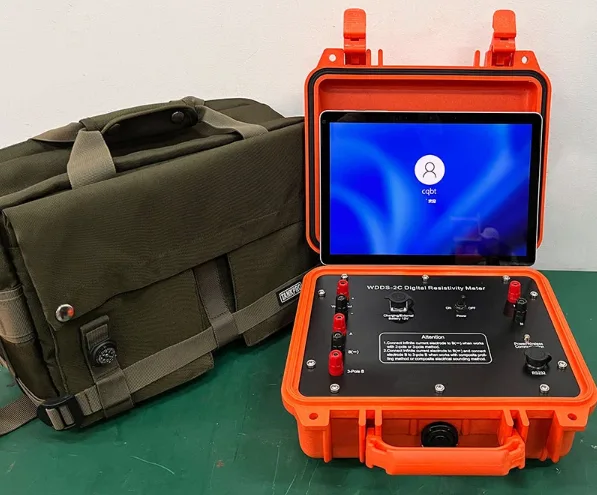

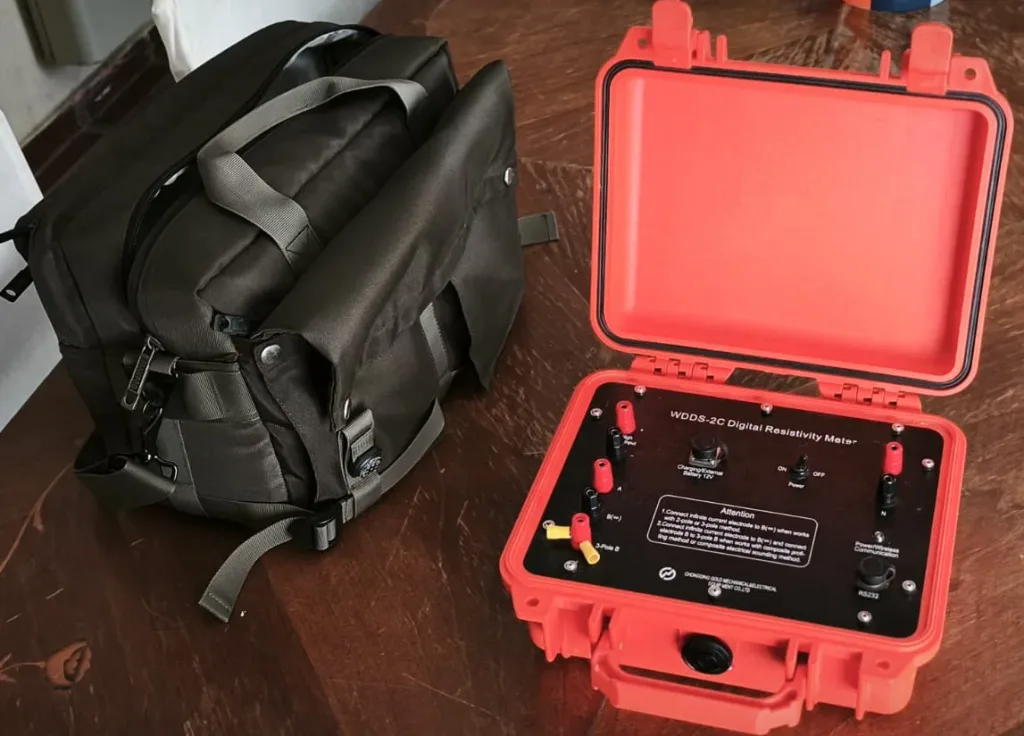

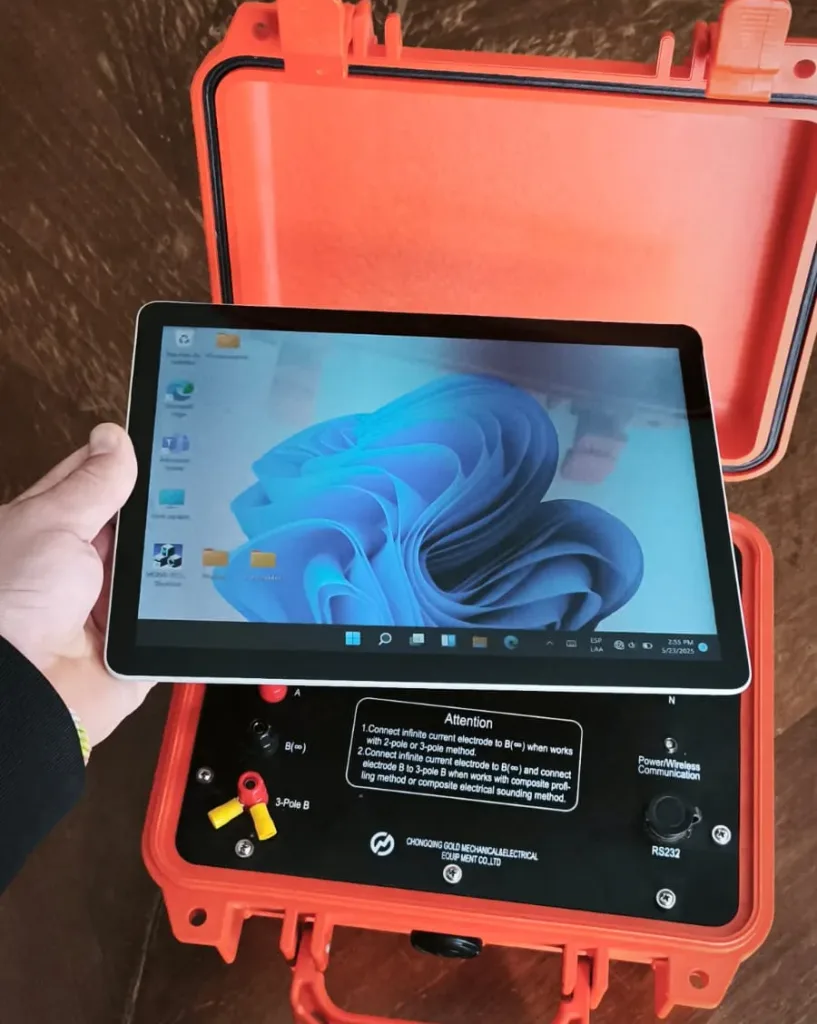

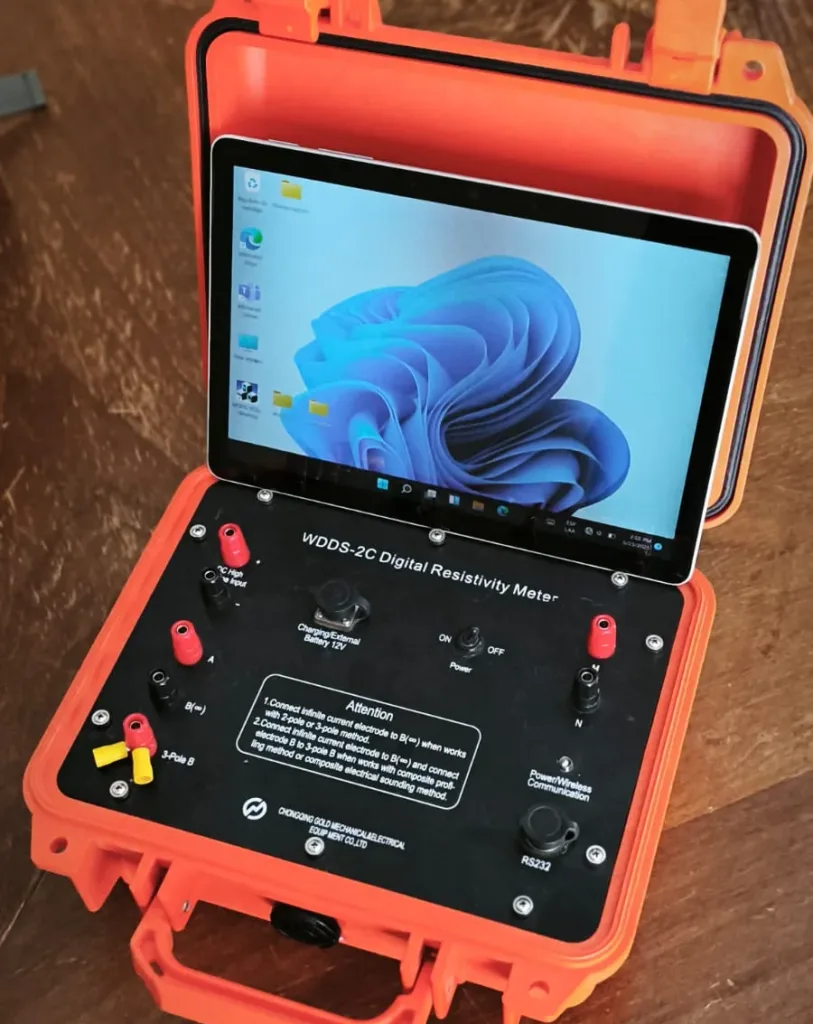

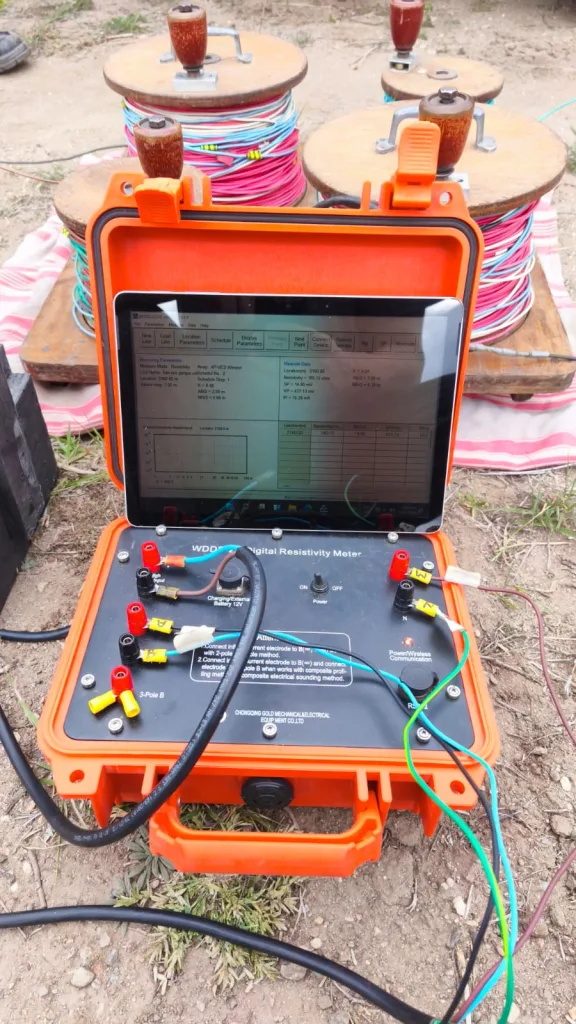

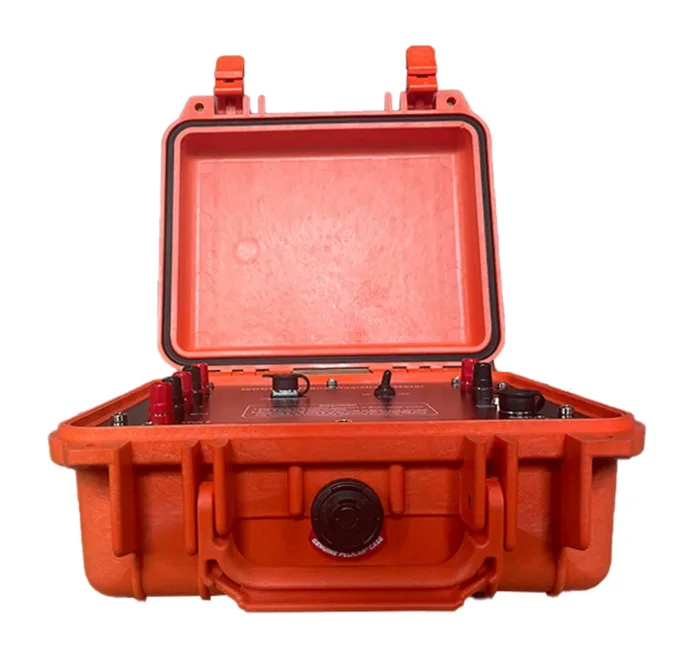

Figura 1. Medidor de resistividad WDDS-2C con su estuche abierto. Se aprecian los bornes de conexión A, B (corriente) y M, N (potencial), la entrada de alta tensión (HV DC) para inyección y el puerto de alimentación externa (12 V).
El transmisor (Tx) interno consta de una fuente DC de alta tensión controlada electrónicamente. En los modelos básicos, un convertidor DC-DC eleva los 7,4–12 V de la batería hasta el voltaje de excitación deseado. El instrumento opera en modo pulsado bipolar: la corriente se inyecta primero con una determinada polaridad (A positivo, B negativo), luego se invierte la polaridad (A negativo, B positivo), repitiendo cíclicamente con un ciclo de trabajo 1:1. Este método bipolar cancela efectos de polarización en los electrodos y deriva del SP, mejorando la estabilidad de la medición. El rango de duración del pulso es configurable (típicamente 1 a 60 s) para adaptarse a la respuesta del terreno y al filtrado de ruido. El sistema de transmisión incorpora protecciones para evitar daños: por ejemplo, si los electrodos de corriente están mal conectados o el circuito A–B queda abierto (resistencia de contacto demasiado alta), el WDDS-2 detiene la inyección y muestra una alerta “Transmitting of AB is open-circuit!”. De igual modo, cuenta con protección contra sobre-corriente: si el terreno es muy conductor (cortocircuito) y demanda más de la corriente máxima, el equipo limitará o cortará la salida para proteger sus componentes. Los modelos 2B/3C añaden un módulo booster: una batería Li-ion de 48 V y un inversor dedicado que permiten entregar cuatro escalones de voltaje fijo (50, 100, 150 o 200 V). El usuario selecciona el nivel y el circuito booster aporta esa tensión a los electrodos A–B; si la batería interna de 48 V cae por debajo de ~43 V bajo carga, el sistema corta la emisión para que el operador recargue dicha batería. En cualquier caso, para aprovechar la máxima capacidad (p. ej. acercarse a 1000–1200 V), es necesario utilizar la entrada de alimentación externa de 12 V conectada a una batería de mayor amperaje, puesto que la fuente interna por sí sola no puede sostener potencias del orden de kilovatios.
El receptor (Rx) del WDDS-2 se encarga de medir con precisión la diferencia de potencial entre los electrodos M y N durante la inyección. La entrada está instrumentada con amplificadores de alta impedancia (≥50 MΩ) para no cargar el circuito y poder detectar señales muy débiles. El rango de entrada es amplio: ±24 V en el WDDS-2 origina y ampliado a ±50 V en el WDDS-2C, lo que permite registrar voltajes incluso en terrenos muy resistivos sin saturar. La señal analógica se acondiciona con filtros pasa-bajo y rechazo de modo común (el sistema logra suprimir más de 80 dB el ruido de la red eléctrica de 50/60 Hz). Luego ingresa a un convertidor A/D de 24 bits de alta resolución, que proporciona una sensibilidad del orden de 0,01 microvoltios. Esto significa que el instrumento puede resolver variaciones muy sutiles en ΔV, crítico para detectar formaciones subterráneas de resistividad contrastante. Durante la medición, el WDDS-2 aplica automáticamente una compensación de voltaje SP hasta ±10 V; es decir, si existe un potencial espontáneo natural entre M y N, el equipo lo resta para que la lectura de resistividad corresponda solo al campo inyectado. Adicionalmente, en modo “resistencia de tierra”, el equipo puede medir la resistencia de contacto de cada electrodo inyectando una corriente pequeña y midiendo el voltaje resultante, ayudando a diagnosticar si un electrodo tiene mala conexión (por ej., se indicará “measuring electrode is open-circuit” si un electrodo M/N no cierra circuito correctamente).
El sistema de control y registro se basa en un microcontrolador central que secuencia la inyección y adquisición de forma sincronizada. El usuario interactúa mediante el panel integrado (teclas y pantalla LCD) o mediante un software en la tableta (en los modelos C/3C). El firmware del WDDS-2 permite guardar los datos en una memoria interna de 1 GB (expandible), suficiente para más de 5 millones de lecturas. Los datos se organizan en archivos por línea de sondeo, con identificadores de punto, separaciones AB/2 y MN/2, valores de V, I, ρ calculada, SP, etc. La interfaz ofrece menú de selección de tipo de arreglo (10 configuraciones disponibles preprogramadas), ajuste de parámetros de medición (tiempo de integración, número de lecturas promedio) y opciones para verificar el estado de la batería, calibración de cero, entre otras funciones. Para exportar resultados, el WDDS-2 puede actuar como memoria USB al conectarlo a un PC (monta sus archivos directamente para copiarlos), o bien transmitir vía RS-232/USB a un software de procesamiento. En resumen, internamente el equipo combina un transmisor de DC controlado (con amplias protecciones) y un receptor digital de alta sensibilidad, todo coordinado por un control programable para realizar sondeos geoeléctricos de manera autónoma y fiable.
Especificaciones Técnicas
A continuación se listan las especificaciones técnicas destacadas del WDDS-2 y sus variantes, recopiladas de fichas y manuales del fabricante:
- Transmisor (salida de corriente): Voltaje de suministro hasta ±1000 V en WDDS-2 (±1200 V en WDDS-2C). Corriente máxima ±3,5 A (WDDS-2) elevándose a ±5 A en el modelo 2C. Esto equivale a potencias máximas del orden de 3500 W y 6000 W respectivamente. La forma de onda es pulso DC bipolar con ciclo 1:1 (tiempo de inyección igual al de pausa/inversión). El paso de corriente se realiza mediante bornes tipo banana de 4 mm marcados como A y B en el panel (electrodos de corriente). El equipo incluye protección de circuito abierto y sobrecorriente en esta salida para seguridad. En los modelos con booster interno (2B/3C), la salida puede entregarse en escalones fijos predefinidos (50–200 V) cuando se usa la fuente interna. La frecuencia de muestreo de la señal de corriente es elevada y utiliza un conversor A/D de 24 bits dedicado, logrando resolución de 0,02 µA en la lectura de I, con error de ±0,5% (±0,2% en 2C) a fondo de escala.
- Receptor (entrada de potencial): Rango de medida de ±24 V (WDDS-2) ampliado a ±50 V en WDDS-2C, con linealidad ±0,5% (±0,2% en 2C) sobre el rango. Resolución máxima 0,01 µV, gracias a la conversión sigma-delta de 24 bits y filtrado multietapa. Impedancia de entrada ≥50 MΩ para minimizar carga. Rango de compensación de potencial espontáneo (SP) de ±10 V incorporado (el equipo puede tarar voltajes de ese orden antes de saturar). Relación de rechazo de modo común y ruido industrial: mejor que 80 dB a 50/60 Hz, proporcionando buena inmunidad a interferencias en entornos urbanos. Los bornes de entrada de potencial están marcados como M y N en el panel (electrodos de potencial).
- Almacenamiento y procesamiento: Memoria interna 1 GB (o más) en formato flash, capaz de guardar >5 000 000 de lecturas sin pérdida. Posibilidad de exportar datos vía USB masivamente (el equipo se monta como unidad de almacenamiento estándar). También cuenta con puerto RS-232 para conexión a software de adquisición en tiempo real o transferencias seriales. La unidad principal incorpora una pantalla LCD de matriz de 160×160 pixeles para mostrar datos numéricos o curvas simples en campo, aunque en los modelos recientes el uso de una tableta externa permite visualizaciones gráficas más ricas (perfiles, curvas de sondeo, etc.) en pantalla a color.
- Fuente de alimentación: Batería interna recargable de iones de litio 7,4 V (4 Ah) que otorga una autonomía de >20 horas de trabajo continuo bajo condiciones ligeras. Esta batería interna se emplea principalmente para alimentar los circuitos de control y recepción, y puede sostener mediciones de baja potencia. Para inyecciones exigentes, el equipo dispone de un conector de 12 V DC externo: típicamente se conecta una batería de automóvil o de ciclo profundo (12 V, 40–100 Ah) para garantizar el suministro de corriente necesario en sondajes profundos. El puerto de 12 V sirve tanto para alimentar en tiempo real al equipo como para recargar la batería interna con el cargador suministrado. En el caso de WDDS-2B/3C, adicionalmente incluyen una batería interna de 48 V (Li-ion) dedicada al transmisor HV, la cual tiene su propio conector de carga y nivel de voltaje monitorizable en el panel. Importante: el consumo del equipo durante una medición puede ser elevado dependiendo de la potencia de salida; por ejemplo, a plena carga (varios amperios y cientos de voltios) puede superar fácilmente los 10–15 A de drenaje en la entrada de 12 V, por lo que se recomienda usar baterías externas de buena capacidad y cables gruesos para minimizar caídas de voltaje.
- Interfaces físicas: En el panel frontal se encuentran claramente identificadas las terminales A, B, M, N (conectores tipo banana de 4 mm) para los electrodos de corriente y potencial respectivamente. Adicionalmente, hay un conector HV DC (usualmente de 2 pin) destinado a la entrada de alta tensión externa en caso de emplear una fuente o ampliador externo (en la práctica, este puerto no suele usarse salvo integraciones especiales, ya que el equipo incorpora su propio inversor; se incluye por compatibilidad con otros sistemas). También se ubica el conector de alimentación/carga 12 V (tipo Jack o Speakon según versión) para conectar la batería externa o el cargador. Finalmente están los puertos de comunicación RS-232 (DB9) y USB (tipo dispositivo) para interactuar con ordenadores o tabletas. En cuanto a la carcasa, está construida en material plástico industrial robusto (el fabricante menciona “caja totalmente sellada importada”), ofreciendo resistencia a la intemperie y golpes ligeros, con cierres herméticos y válvula de alivio de presión. El equipo puede operar en un rango de temperatura ambiente de -10°C a +50°C (humedad ≤95% sin condensación) y almacenarse entre -20°C a +60°C sin daños, lo que cubre la mayoría de condiciones de campo habituales.
Requerimientos Eléctricos para Alcanzar 50–200 m de Profundidad

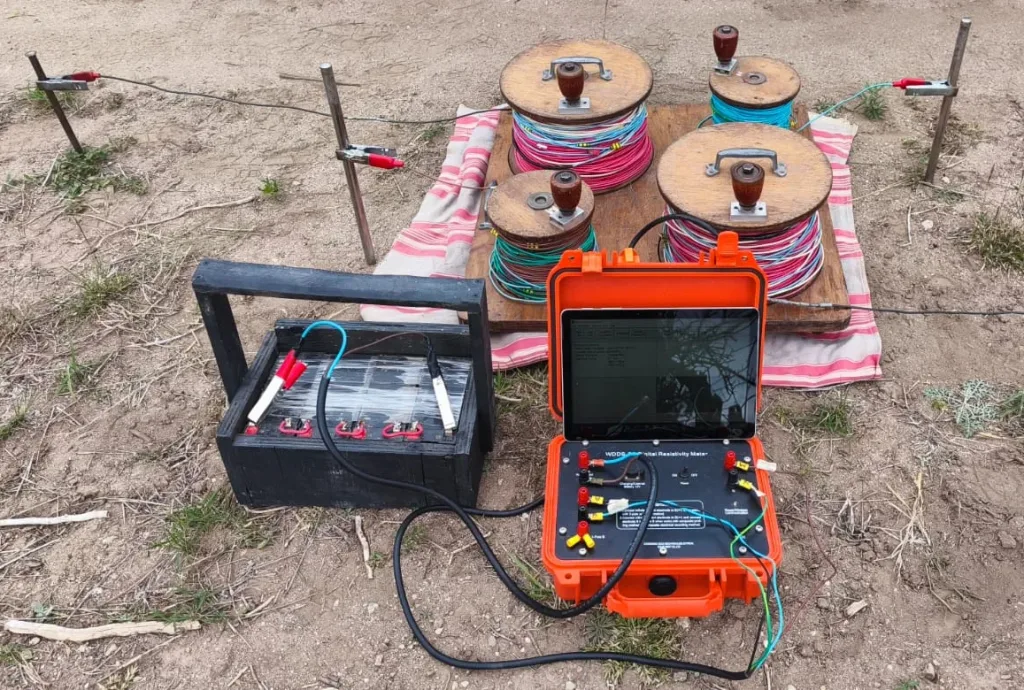

La profundidad de investigación en un SEV está relacionada directamente con el máximo espaciado entre electrodos de corriente (AB). En teoría, mientras mayor sea la separación AB, mayor volumen de subsuelo se explora y, por tanto, mayor profundidad de influencia. En la práctica, la profundidad alcanzable es proporcional a la distancia entre los electrodos de corriente. Para explorar hasta ~100–200 metros de profundidad con arreglo Wenner o Schlumberger, suelen requerirse separaciones AB/2 del orden de decenas a un par de cientos de metros. Por ejemplo, en estudios con WDDS-2 se han utilizado carretes de cable de hasta 600 m por electrodo (1200 m entre A y B) para sondeos muy profundos, aunque para alcances de ~200 m típicamente AB total estaría en el rango de 400–600 m dependiendo del contraste de resistividad de los estratos.
Para lograr estas separaciones y obtener corrientes suficientemente detectables a gran profundidad, es crucial atender los requerimientos de potencia del sistema: a mayor AB, generalmente aumenta la resistencia total del circuito tierra, por lo que se necesita más voltaje para impulsar corriente. El WDDS-2 en su configuración estándar puede necesitar acercarse a sus voltajes máximos (cientos de voltios) en terrenos resistivos profundos. Por tanto, se recomienda el uso de una batería externa de 12 V de alta capacidad (como una batería automotriz de 60–100 Ah o una batería de ciclo profundo) al realizar sondeos que busquen >50 m de profundidad. La batería interna de 7,4 V sirve para mediciones someras (hasta decenas de metros) y pruebas cortas, pero para 50–200 m es imprescindible garantizar un suministro estable de corriente con la batería externa.
En concreto, para un sondeo de ~100 m de profundidad en terreno moderadamente resistivo (por ejemplo 50–100 Ω·m), el operador debería conectar una batería de coche plenamente cargada (12–13 V) al WDDS-2. Esta batería proporcionará la energía necesaria para que el inversor interno genere quizás del orden de 100–300 V y unos 0,5–1 A de corriente (valores ilustrativos) durante las mediciones más exigentes. Si se buscan profundidades cercanas a 200 m en terrenos resistivos, puede ser conveniente usar una batería de mayor reserva (por ejemplo 12 V 150 Ah) o incluso llevar baterías de repuesto, ya que el consumo en la fase de máxima separación AB podría agotar una batería pequeña después de varias horas de sondeo. No es usual requerir más de 12 V en la entrada, dado que el equipo está diseñado para trabajar a ese voltaje (no conectar 24 V directamente, podría dañarlo); en lugar de eso, lo que se aumenta es la capacidad (amperes-hora) a 12 V.
Otra consideración es la corriente de electrodo: a profundidades grandes, aunque el equipo pueda aplicar alto voltaje, la corriente I puede verse limitada por la resistencia de contacto de los electrodos (si el terreno superficial es seco, por ejemplo). Para mejorar la inyección, se aconseja reducir la resistencia de tierra en cada electrodo: usar electrodos más largos o placas enterradas, verter agua salina alrededor de las picas, y asegurarse de que el cableado y conexiones estén firmes y libres de corrosión. El WDDS-2 permite verificar la resistencia de cada electrodo midiendo en modo resistencia de tierra (opción del menú) antes de iniciar el sondeo; si algún punto muestra resistencia excesiva, se debe mejorar su puesta a tierra. Según el manual, si el instrumento detecta resistencia muy alta o circuito abierto en A–B, sugerirá al operador “usar suministro 12V externo” y verificar el electrodo. Esto enfatiza la importancia de la alimentación adecuada: una batería fuerte de 12 V evitará caídas de tensión internas al inyectar corriente, manteniendo la forma de onda estable durante las mediciones críticas.
En resumen, para alcanzar profundidades de 50–200 m con el WDDS-2 (o 2C/3C) se requieren: (1) un banco de energía robusto de 12 V (fuente externa) capaz de sostener altos consumos transitorios, (2) electrodos bien emplazados y humedecidos para reducir resistencia de contacto, y (3) en lo posible, utilizar las características avanzadas del equipo (como el booster de 200 V en un WDDS-2B/3C) para facilitar la inyección en los primeros cientos de metros sin agotar prematuramente la batería principal. Con estas precauciones, el sistema puede investigar a decenas o pocos cientos de metros de profundidad de forma eficaz.
Limitaciones Prácticas del Sistema
Si bien los equipos WDDS-2 han demostrado ser herramientas valiosas y versátiles en exploración geoeléctrica, es importante considerar algunas limitaciones prácticas y desafíos operativos:
- Dependencia de las condiciones del terreno: La efectividad del sondeo está condicionada por la conductividad del suelo y el contacto eléctrico de los electrodos. En terrenos muy resistivos (rocas secas, arena gruesa, etc.), la impedancia AB puede ser tan alta que, aun con 1000+ V de salida, la corriente resultante sea muy baja para obtener mediciones fiables en profundidad. El instrumento cuenta con protección de circuito abierto en esos casos, pero ello implica que físicamente no se está logrando inyectar suficiente corriente en el subsuelo. La solución usual es mejorar la puesta a tierra (electrodos más profundos, terreno mojado) o, de ser posible, extender aún más el arreglo (aunque con Wenner, espaciamientos excesivamente grandes pueden ser poco prácticos). Electrodos mal conectados o secos limitarán severamente la profundidad alcanzable, por lo que requieren atención constante.
- Autonomía y manejo de baterías: Aunque el WDDS-2 ofrece 20 horas de operación con su batería interna bajo uso ligero, en campañas intensivas la duración real puede ser menor. Las inyecciones a alta potencia consumen rápidamente la carga. Por ejemplo, utilizando el booster interno (WDDS-2B/3C) a 200 V 0,3 A, la batería de 48 V puede agotarse tras unas pocas horas continuas si no se recarga. Del mismo modo, la batería externa de 12 V puede descargarse si se realizan muchos SEV profundos en un día. Es imprescindible contar con baterías de repuesto o un medio para recargar en campo (un generador o el vehículo) cuando se planifican varias mediciones prolongadas. También se debe vigilar la temperatura del equipo: si se exige la salida máxima durante mucho tiempo, el circuito de potencia podría calentarse. El WDDS-2 incluye indicadores de sobre-temperatura (por ejemplo un LED en el panel 2B que señala sobrecalentamiento) y en sus manuales recomienda pausar la operación si el sistema se calienta demasiado. En climas muy cálidos, conviene operar a la sombra y dejar ventilar la maleta entre mediciones largas.
- Uso de la interfaz y el registro de datos: En el modelo base WDDS-2, la pantalla LCD de 160×160 es pequeña y muestra información limitada (números o curvas muy básicas). Esto puede dificultar la visualización inmediata de la curva de sondeo en campo. La introducción de datos (p. ej. separar AB/2 sucesivos) con el teclado integrado puede ser lenta y propensa a errores si no se usa la función de tablas de constantes. Los modelos modernos WDDS-2C/3C solventan esto permitiendo el control vía tableta con software más intuitivo, pero ello agrega la dependencia de un dispositivo adicional (que debe estar cargado y conectado correctamente por Bluetooth/USB). En cualquier caso, es recomendable que el operador esté familiarizado con el manejo del software y los menús del equipo antes de la campaña para evitar demoras o confusiones en terreno.
- Capacidades fuera del alcance: Es importante señalar que la serie WDDS-2 está enfocada en resistividad DC y SP. No realiza mediciones de Polarización Inducida (IP) en el dominio del tiempo, más allá de registrar el voltaje de forma transiente. Para estudios que requieran parámetros de cargabilidad (por ejemplo exploración mineral con IP), el fabricante ofrece otros modelos específicos (e.g. WDJD-3, etc.), pero el WDDS-2 no calcula ni almacena tiempos de decaimiento de polarización. Asimismo, el WDDS-2 es esencialmente un sistema monocanal y de cuatro electrodos; no está concebido para realizar tomografías 2D/3D multielectrodo de forma automática (no tiene multiplexor interno para decenas de electrodos). Si bien uno podría usarlo para perfiles eléctricos 1D repitiendo medidas con diferentes posicionamientos manualmente, para tomografía eléctrica es más eficiente un sistema con arreglo de electrodos múltiples y selección automatizada. En resumen, el WDDS-2 se luce en VES puntuales y perfiles simples, pero no reemplaza a un equipo de tomografía multicanal en aplicaciones que requieran muchas medidas 2D distribuidas.
- Factores de ruido e interferencia: Pese a los filtros integrados, en entornos con fuerte ruido electromagnético (líneas de alta tensión cercanas, maquinaria funcionando, tormentas eléctricas incipientes) las mediciones pueden fluctuar. El nivel de ruido puede obligar a promediar más lecturas o a incrementar el tiempo de integración del pulso para obtener un valor estable, ralentizando el sondeo. El WDDS-2 ofrece filtrado digital y analógico que atenúa >80 dB el ruido de red, pero fuentes de ruido transitorio (por ejemplo cercanía a cercas electrificadas, señales radio, etc.) pueden requerir repetir mediciones. Una práctica recomendada es hacer una lectura de SP (I=0) antes de cada punto y monitorear si el voltaje base es estable; grandes oscilaciones indican interferencias o variaciones naturales (p.ej. corrientes telúricas) que pueden comprometer la exactitud. En casos extremos, se debe esperar a que las condiciones se calmen o reubicar el arreglo lejos de la fuente perturbadora.
En general, con la planificación adecuada – asegurando buena conexión a tierra, suficiente potencia de batería, y seleccionando sitios y horarios con bajo ruido – el sistema WDDS-2 puede proporcionar resultados confiables. Sus limitaciones son las típicas de cualquier equipo de resistividad de su clase, y pueden mitigarse con buena práctica de campo.
Casos de Uso y Documentación de Referencia
El WDDS-2 y variantes se han utilizado extensamente en proyectos de exploración de agua subterránea y estudios geofísicos ingenieriles a nivel internacional. Por ejemplo, la Autoridad Nacional del Agua (ANA) de Perú reporta el uso de un equipo WDDS-2/2B en campañas de investigación hidrogeológica, empleando cables AB de 600 m para alcanzar grandes profundidades en sondeos del valle Chicama. En dichas aplicaciones, el WDDS-2 se integró con accesorios como brújulas de orientación (Brunton) y GPS para georreferenciar cada SEV, formando parte de un kit completo de prospección geofísica de campo. Los resultados permitieron delimitar acuíferos y estimar la profundidad del nivel freático correlacionando las resistividades medidas con estratigrafía conocida.
Otro ejemplo de uso es en proyectos de abastecimiento de agua rural en África y Asia, donde empresas consultoras han empleado el WDDS-2C para identificar zonas favorables de perforación de pozos. La posibilidad de operar con tableta facilita que equipos de ingenieros jóvenes puedan conducir las mediciones con capacitación breve, visualizando las curvas de resistividad aparente en tiempo real y ajustando in situ el plan de sondeo. Igualmente, en la exploración geotérmica de aguas termales se han realizado SEVs con WDDS-2 para mapear estructuras de baja resistividad asociadas a zonas de calor subterráneo.
En cuanto a documentación, el fabricante Chongqing Gold M&E provee manuales técnicos detallados y hojas de especificaciones para estos equipos. El Manual del Usuario WDDS-2/2B (disponible públicamente) describe la instalación, operación y mantenimiento, incluyendo diagramas de panel, flujos de menú y procedimientos de calibración. Este manual – originalmente en inglés – contiene guías paso a paso para configurar arrays, almacenar datos y resolver problemas comunes (mensajes de error por circuito abierto, batería baja, etc.). Asimismo, existe una ficha técnica del WDDS-2C/3C que resume las funciones (medición de resistividad, SP, etc.) y presenta fotografías del equipo en uso en diferentes países (por ejemplo, realizando mediciones de campo en Colombia, con cables MN y AB desplegados). Estas fuentes son valiosas para el usuario avanzado que desee comprender a fondo el funcionamiento interno y las mejores prácticas de operación.
